SETTING TP LINK ACCESS POINT

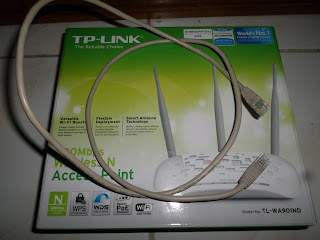

Alat dan Bahan :

1. Access Point

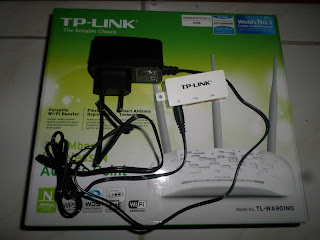

2. Adaptor dan POE


3. Kabel UTP category 5E

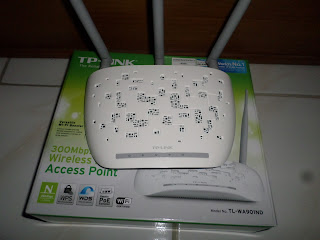

Sebelum saya melanjutkan untuk mensetting Access Point saya akan memberitahukan hal penting yang harus diingat oleh teman - teman bahwa Access Point TP-LINK TL-WA901ND bisa disetting sebagai :


1. Access Point Mode

2. Client Mode

3. WDS / Universal Repeater Mode

4. Bridge Mode

5. Multi-SSID Mode

Sekarang saya akan mensetting Access Point TP-LINK TL-WA901ND dengan Access Point Mode

Langkah - Langkah

1. Colokkan adaptor ke Listrik dan ujungnya ke POE

2. Setelah dicolokkan di POE terdapat 2 port RJ45 yang bertuliskan POE dan LAN

3. Colokkan kabel utp di POE yang bertuliskan POE dengan Access Point TP-LINK TL-

WA901ND karena di Access Point port RJ45 cuma 1 port

4. Colokkan kabel utp di POE yang bertuliskan LAN dengan komputer / laptop ada

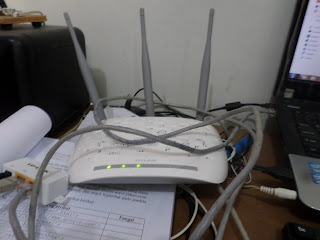

Kurang lebih Hasilnya akan seperti gambar di bawah


5. Sekarang Masuk ke settingan TP-LINK TL-WA901ND, pertama masuk ke halaman Login Page. Untuk membuka halaman login page TP-LINK TL-WA901ND ketikkan http://tplinkap.net dengan user : admin, dan password : admin. bila tp-link yang teman - teman punya berbeda tipe bisa dilihat di belakang access point.nya atau baca buku panduan tp-link.nya.

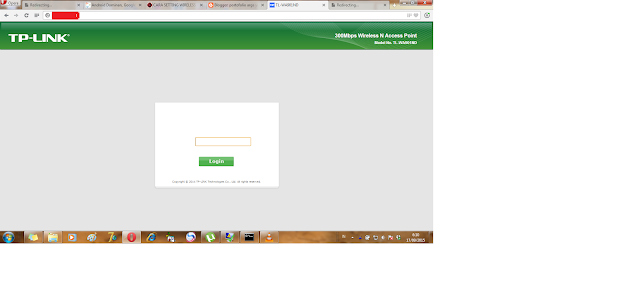

ini gambar login page TP-LINK TL-WA901ND

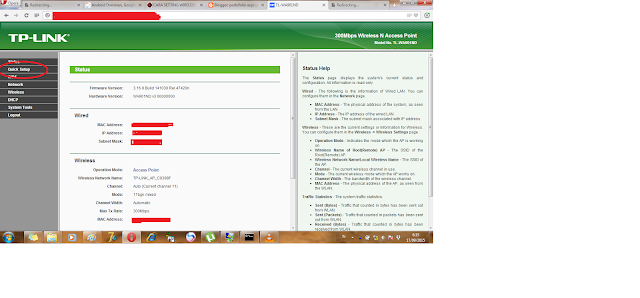

6. Setelah masuk ke TP-LINK TL-WA901ND pilih Quick Setup

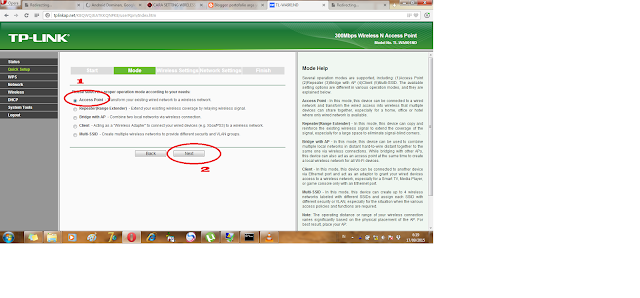

7. Setelah klik next maka akan muncul mode setup kita pilih Access Point karena saya ingin Access Point di Mode Access Point dan klik next lagi


8. Setelah klik next maka akan muncul halaman Wireless Setting kita bisa mengisikan nama Access Point yang kita inginkan seperti saya mengisikan nama Access Point dengan WIFI-ZONE dengan password : 12345qwerty, setelah itu klik next

lihat gambar di bawah supaya lebih jelas

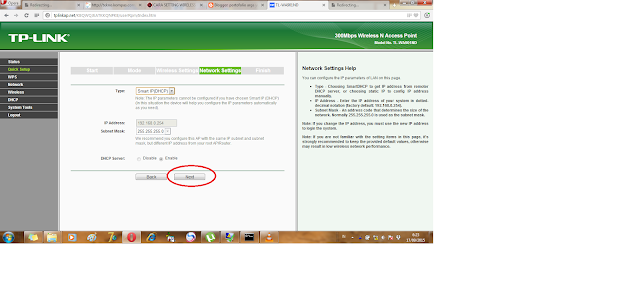

9. Setelah klik next maka akan muncul halaman Network Setting kita biarkan saja settingan default langsung klik next saja

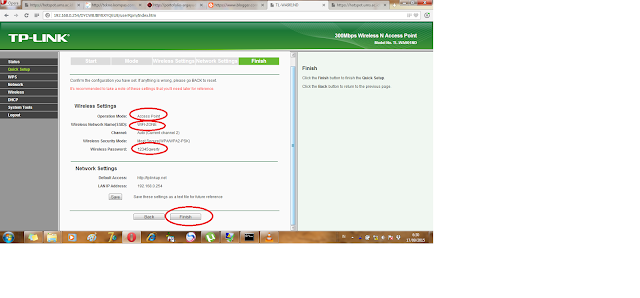

10. Setelah itu halaman finish kita bisa melihat settingan yang kita lakukan tadi seperti nama Access Point dan Password.nya


11. Untuk mengakhiri settingan kita klik finish maka nanti akan pemberitahuan untuk reboot jika ada pemberitahuan seperti itu klik reboot saja jika tidak ada maka anda harus me-reboot sendiri karena jika settingan kita tadi tidak di-reboot maka tidak akan tersimpan dan mensetting mengulanginya lagi

Cara untuk me-Reboot adalah Klik system tools --> klik reboot --> klik ok

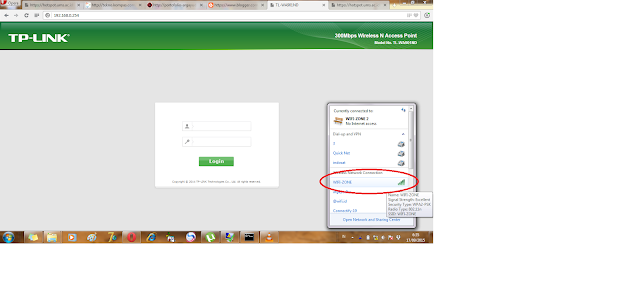

Setelah berhasil me-Reboot sekarang kita cek apakah Access Point yang kita setting tadi sudah muncul di Wireless Network


Sekarang Kita sudah selesai men-setting Acess Point dengan SSID : WIFI-ZONE dan Password : 12345qwerty tinggal kita connect ke wifi tersebut dan internetan sepuasnya

Tag = access point tp link

1. Point to Point Wireless bridge

Mode ini hanya mendukung satu titik access point nirkabel, artinya
komunikasi tersebut hanya terjadi antara dua unit Access point
sebagai bridge (jembatan). Access Point atau broadband AP akan bertindak hanya sebagai jembatan nirkabel dan
tidak akan menerima klien nirkabel lainnya. Sehingga apabila terdapat klien
notebook yang memiliki fungsi nirkabel dan ingin bergabung dengan AP
nirkabel tersebut, maka klien tersebut tidak akan bisa terhubung kecuali
bila terkoneksi langsung ke AP dengan menggunakan kabel ethernet.

Konfigurasi AP pada mode Wireless Bridge Point to Point

B. Langkah Kerja/Analisis

Konfigurasi AP1 pada mode Access Point

1. Hubungkan Access point (AP) dengan PC seperti gambar simulasi
diatas

2. Cek IP defauld pada AP. Untuk model TP-Link WA701ND IP defauld-nya
192.168.0.254

Untuk merubah IP pada AP, terlebih dahulu setting IP pada PC Client yang
akan terhubung ke AP satu segmen dengan AP. Dalam hal ini PC Client di set
192.168.0.15

3. Buka web browser pada PC Client dan masukkan IP access point
yaitu 192.168. 0.254.

4. Masukkan username dan password dengan “admin” ( nama
user ini dpat berbeda sesuai dengan tipe atau merk dari Access point).

5. Untuk melakukan perubahan IP pada AP, pilih menu Network, kemudian pilih
“LAN” , pilih type “Static IP” isikan IP address yang baru serta sesuaikan
Subnet Mask nya. kemudian simpan konfigurasi dengan klik Save.

Sistem akan meminta untuk melakukan reboot.

Karena IP AP1 telah berubah, selanjutnya sesuaikan juga IP PC client yang
terhubung. Sesuaikan dari 192.168.0.15 menjadi 192.168.200.15

6. Langkah Selanjutnya pilih Menu Operation Mode
kemudian pilih “Access Point” kemudian simpan konfigurasi
dengan klik Save.

Silahkan tekan tombol reboot jika diminta oleh sistem.

7. Langkah selanjutnya pilih tab “Wireless” kemudian “ Wireless Settings” ganti SSID dengan SSID yang sudah ditentukan
misal SSID untuk AP 1 adalah “Warung-Kopi-TKJ”. Seting
Region, Chanel (chaanel bisa juga dibuat auto). Simpan konfigurasi dengan
klik Save.

8. Selanjutnya untuk alasan keamanan koneksi, daftarkan Mac Address AP2
pada menu Wireless MAC Filtering pada tab “Wireless”. MAC address
biasanya ada di box perangkat atau bisa di lihat di menus tatuspada bagian atas.

Langkah untuk mendaftarkan MAC Address adalah pertama-tama tekan tombol enable pada halaman MAC Filtering, Filtering Rule nya
pilih Allow, selanjutnya tekan tombol Add New lengkapi dengan nomor MAC Address, simpan
konfigurasi dengan klik Save.

9. Langkah selanjutnya Disabe DHCP pada menu DHCP
setting.

Konfigurasi AP2 pada mode Bridge AP

1. Lakukan Langkah awal seperti pada AP2 (langkah 1 sampai dengan langkah 5)
sehingga IP AP2 menjadi 192.168.200.251 dan IP PC Client pada AP2 menjadi
192.168.200.10

2. Langkah selanjutnya Disabe DHCP pada menu DHCP
setting.

3. Pilih tab “Wireless” kemudan pilih Survey simpan
konfigurasi dengan klik Save.

Pilih Sinyal yang di dapat dari hasil survey, daftar hasil surver terlihat
seperi gambar berikut. Jika di temukan, silahkan pilih menuConnect. Selanjutnya tekan tombol Save untuk menyimpan.

4. Setelah selesai coba lakukan tes koneksi dengan menggunakan perintah
‘ping’ dari PC di LAN segment 1 ke LAN segment 2. Jika terhubung, maka
konfigurasi Wireless Bridge Point to Point telah berhasil.

5. Lakukan Screen Shot untuk setiap langkah. (sudah ditampilkan diatas)

C. Kesimpulan

Point to point pada umunya digunakan untuk menghubungkan sebuah jaringan
dari satu titik ke titik yang lain. Dalam implementaasinya, koneksi point
to point cenderung menggunakan lebih dari satu pengaman. Hal tersebut
dimaksudkan agar saat salah keamanan pengaman dapat diretas orang, pengaman
lain menjadi pengaman berikutnya. Dalam point to point ini mengguanakan IP
dan MacAddress sebagai pengamanan dalam proses koneksinya.
